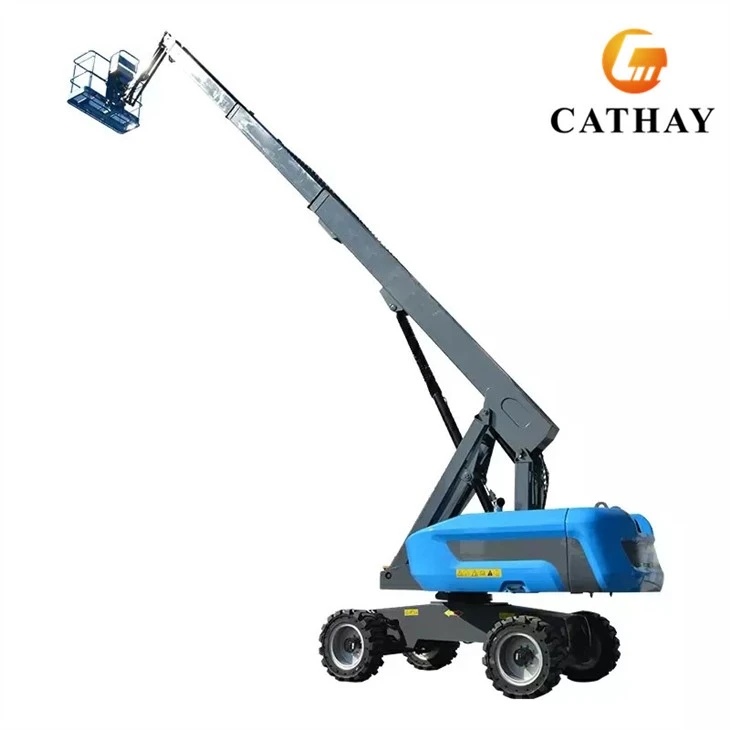

Teleskopik Kundağı Motorlu Bomlu Kaldırma

Teleskopik Kundağı Motorlu Bomlu Kaldırma

Name: Çin'de Teleskopik Kundağı Motorlu Bomlu Kaldırma Üreticileri Tedarikçiler
Brand: Cathaylift
SKU: 186502275

Çalışma yüksekliği ve yükü, dizel gücü, çalışma yüksekliği 12~58m gibi daha yüksek gereksinimlere sahip büyük ölçekli projeler için uygun, dünyanın en ileri seviyesinde CATHAYLIFT size en yüksek kalitede havadan çalışma çözümleri sunar.

Soruşturma göndermek

Şimdi konuş

Açıklama

Model Tip No.

CSTBL-12

CSTBL-16

CSTBL-20

CSTBL-22

CSTBL-26

CSTBL-28

CSTBL-30

CSTBL-32

CSTBL-36

CSTBL-38

CSTBL-42

CSTBL-56

Maksimum Çalışma Yüksekliği

14.3m

18.2m

22.3m

24.1 m

28m

30m

32.4 m

34 m

38.64 m

40.4 m

44 m

58m

Maksimum Platform Yüksekliği

12.3m

16.2m

20.3m

22.1 m

26m

28m

30.4m

32 m

36.64 m

38.4 m

42 m

56m

Maksimum Çalışma Yarıçapı

10.5m

15m

18m

18 m

22m

21.4 m

23 m

26m

Kaldırma Kapasitesi (sınırlı)

480kg

480 kilo

480kg

480 kilo

480kg

Kaldırma Kapasitesi (sınırsız)

230kg

230 kilo

230kg

340 kilo

230 kilo

340 kilo

230 kilo

230kg

Uzunluk( istiflenmiş) Ⓓ

7.54m

7.9m

9.3m

10.97 m

11.55m

13.5m

13 m

14.1 m

13 m

14.1 m

13.3 m

14.9m

Genişlik (istiflenmiş) Ⓔ

2.29m

2.39m

2.49m

2.5m

2.5 m

2.5m

2.5 m

2.49 m

5.1m

Yükseklik(istiflenmiş) Ⓒ

2.39m

2.69m

2.75m

2.75 m

2.83m

3.08m

3.28m

3.6m

Tekerlek Mesafesi Ⓕ

2.45m

3.66m

3.96m

5.6m

Yerden Yükseklik Ⓖ

0.43m

0.43 m

0.43m

0.43 m

0.43m

0.43 m

Platform BoyutuⒷ*Ⓐ

1.83*0.76m

2.44*0.91m

Dönüş yarıçapı (iç)

2.2 m

2.66m

3.59 m

2.74 m

3.13 m

3.13m

Dönüş Yarıçapı (dış)

5.2 m

5.66m

3 m

5.59 m

4.14 m

7.6m

Seyir Hızı (istiflenmiş)

4,4 km/s

Seyir Hızı (yükseltilmiş)

1,1 km/s

Sınıf Yeteneği

yüzde 40

Katı Lastik

36×12-20

33×12-20

36×14-20

385/65-24

385/65-22.5

445/65-22.5

Platform Tesviye

Otomatik tesviye

Salıncak Hızı

0~1/3rpm

Döner Tabla Salıncak

360 derece Sürekli

Platform Dönüşü

±80 derece

Yakıt deposu Kapasitesi

151L

150L

151 L

151L

151 L

151L

200L

300L

Toplam ağırlık

7000kg

10000kg

12500kg

13000 kilo

16500kg

17000kg

18500kg

18650kg

20120kg

23000 kilo

23600kg

27500kg

Kontrol voltajı

12 V DC

12VDC

12 V DC

24v

Motor

Yanmar

Cummins

Yükleme/Nakliye

40 GP

40FR

40FR OWOH

40FR OOG

Sürüş*Direksiyon

4WD*2WS / 4WD*4WS (WD: tekerlekten çekiş, WS: tekerlekten yönlendirme)

Ürün teknik performans avantajları:

Tam ölçekli eğim kontrolü - Seyir, bom kaldırma, bom teleskopik ve döner şasinin tam ölçekli eğim kontrolü, hava çalışma aracının dar ortamlarda bile daha sorunsuz konumlandırılmasını ve çalıştırılmasını kolaylaştırır.

Sürüş Onay Sistemi - Operatörün uyanıklığını ve güvenliğini artırır. Kol, direksiyon olmayan simidi ters çevirdiğinde, seyir hareketi çalıştırılamaz ve platform çalıştırma panelindeki bir gösterge ışığı yanar ve hareket yönü fil hareketinin tersi olabilir. Bu sırada, sürüş onay anahtarı, operatörün kolun konumunu ve kolun doğru sürüş yönünü bildiğinden emin olmak için sürüşe devam etme işlevini kullanmalıdır.

İki emniyet kemeri kancası sağlar

Ayak pedalı - tüm işlev gücünü kontrol edin. Motoru çalıştırmak için ayak pedaldan çekilmelidir.

Otomatik platform dengeleme - bom açısı değiştiğinde platform otomatik olarak düz kalır. Platform 2 dereceden fazla eğildiğinde bir alarm verilir ve platform 3 dereceden fazla eğildiğinde sistem, operatörün güvenliğini korumak için bom kaldırma işlevini ve platform dengeleme işlevini keser.

Kontrol panelindeki tüm işlevler, anlaşılması kolay piktogramlarla gösterilir.

Hidrolik sistem

Hidrolik bileşenler - tahrik pompaları ve yürüyüş motorları, uluslararası üne sahip şirketlerin ürünleridir.

Tam Basınç Hidrolik Filtrasyon - Pompa (tank) dışında hidrolik filtrasyon ve yağ dönüş filtrasyonu.

Kapalı Çevrim Hidrolik Sürüş Devresi—Eşsiz Güç ve Performans Sağlar. Bu yük algılama sistemi, optimum performansı korumak için pompa çıkışını otomatik olarak ayarlar. Seyir sistemi devresi, son teknoloji eksenel değişken deplasmanlı pistonlu pompaları ve pistonlu hareket motorlarını kullanır.

Hidrolik Sistem Modülleri - Bakım ve sorun gidermeyi geliştirirken güvenilirlik sağlar. Hidrolikler, bom işlevi, seyir sürüşü işlevi, direksiyon işlevi, yön değiştirme işlevi, platform işlevi ve yardımcı tahrik işlevi için dört hidrolik modülde bir araya getirilerek hortumları, bağlantı parçalarını ve olası sızıntıları azaltırken güvenilirliği artırır. Teşhis, sorun giderme ve servis kolaylığı, hidrolik ve geleneksel boru sistemlerini iyileştirir. Modül ayrıca hızlı teşhis konektörlerine ve makara değiştirilebilirliğine sahiptir.

151L Hidrolik Tank - Bileşen ömrünü uzatmak için soğutulmuş bir hidrolik sistem sağlar. Hidrolik yağ deposunda bir yağ seviyesi göstergesi, bir sıcaklık göstergesi, bir emme süzgeci, bir dönüş yağ filtresi ve bir filtre baypas göstergesi bulunur. Bu ünite, bileşen ömrünü uzatmak, korozyon direncini artırmak ve izleme sistemi performansını iyileştirmek için soğutmalı bir hidrolik sistem sağlar.

Hidrolik Yağ Soğutucu - Hidrolik yolun dönüş devresinde çalışır ve motor fanı ile soğutulur. Ek hidrolik yağ soğutması, makine sıcak iklimlerde çalışırken veya şantiyede uzun yolculuklar gerektiğinde kullanılabilir.

● Gelişmiş zorlu ortam bileşenleri

Tozlu, aşındırıcı, sprey ve aşındırıcı ortamlarda çalışan makineler için endüstrinin en iyi korumasını sağlar. Kum yıkama ve püskürtme işlemlerini yapan makineye koruma sağlamak için yağ silindiri körük kılıfı, kol kum sıyırma aparatı, kumanda kutusu koruma kutusu, merkez döner tabla kutusu, motor hava emiş ön filtreleme aparatı ve diğer konfigürasyonları içermektedir.

● Ateşleyici ve tekrarlanan ateşleme koruma sistemi

Motor volanı halka dişlisini ve marş motorunu koruyun.

● Otomatik motor kapatma

Motor sıcaklığı çok yüksek olduğunda veya yağ basıncı çok düşük olduğunda motor otomatik olarak kapanır.

● Hareket ettirilebilir kapak plakası bakımı kolaylaştırır

Bakım personeli makinenin iç yapısına kolayca erişebilir.

● Pimler ve burçlar

Kolay bakım ve uzun ömürlü kullanım. Tüm hareketli pimler, işlenmiş çelik pimler ve kendinden yağlamalı yataklar kullanır; sarı gres gerekli değildir. Periyodik deneylerden sonra 10 yıl normal kullanıma dayanabilir.

● Kontrol paneli

Daha fazla kaynak cüruf sıçraması ve tozun olduğu kullanım ortamına uyum sağlamak için dokunmatik tip maskenin panelini çelik panel olarak değiştirdik.

● Uzunluk dedektörü

Yağ silindirini tespit ederek bomun uzatma uzunluğunu tespit etmek için bomun kuyruğunun içine bir sensör yerleştirilmiştir, bu sadece arıza oluşumunu azaltmakla kalmaz, güvenilirliği artırır, aynı zamanda insan hatasından kaynaklanan hasarı da azaltır.
